HDI電路板價格為何比普通PCB貴那么多？

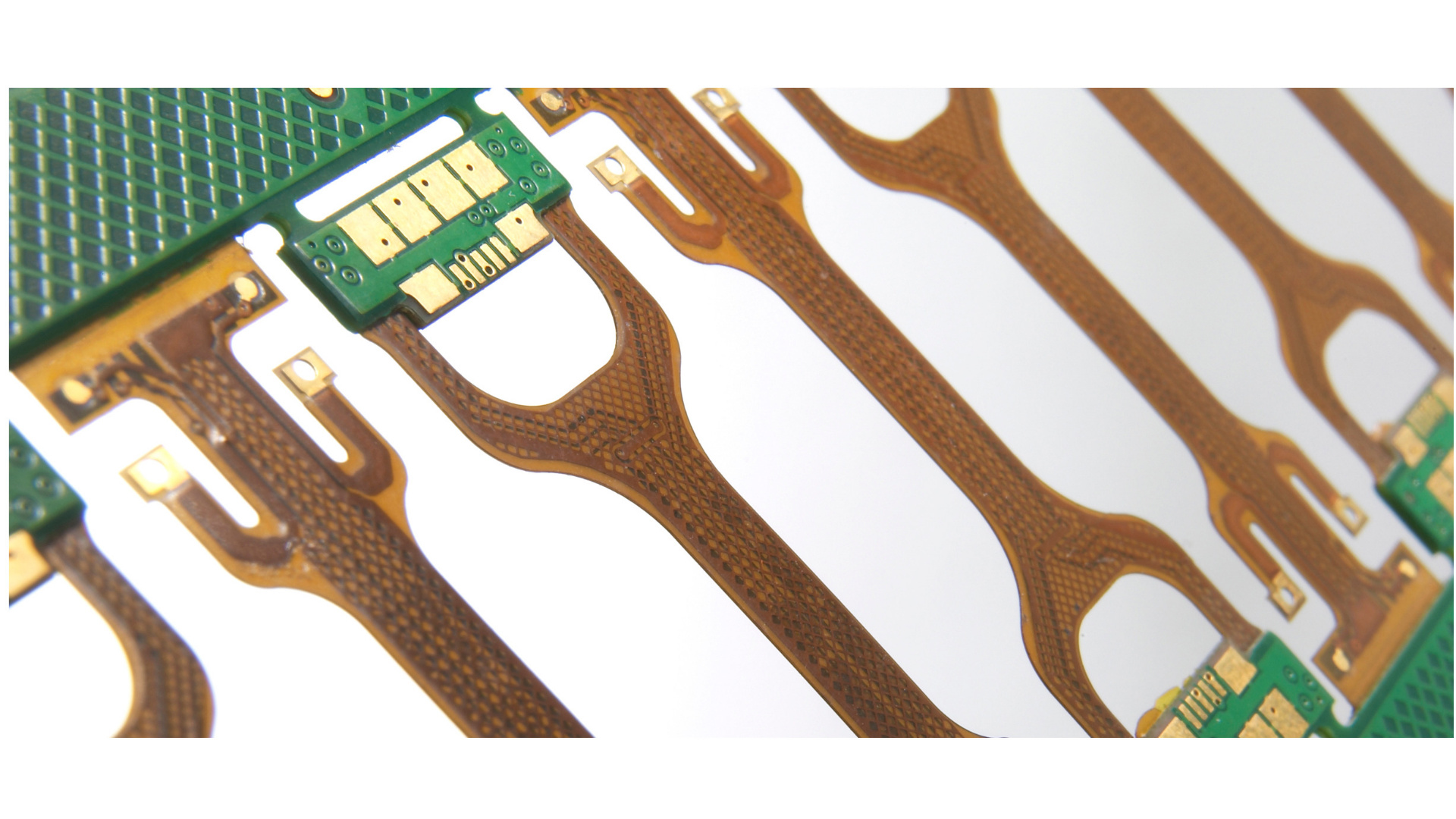

在電子產品制造領域，HDI（高密度互連）電路板與普通PCB（印刷電路板）的價格差異常常令人咋舌。相同尺寸下，HDI板的價格可能是普通PCB的數倍甚至數十倍。這種顯著的價格差異背后，是兩種電路板在技術復雜度、材料成本、生產工藝和設備投入等多方面的本質區別。

首先，從技術層面來看，HDI板采用了高密度布線設計，通過微盲孔、埋孔技術實現更多線路在更小空間內的布局。普通PCB通常使用通孔技術，鉆孔直徑較大，占用板面空間多。而HDI板的微孔直徑可小至0.1mm甚至更小，允許在焊盤上直接打孔，大大提高了布線密度。這種精細化的設計要求更精密的設計和更嚴格的公差控制，直接推高了設計和工程成本。

其次，HDI板的制造工藝遠比普通PCB復雜。普通PCB通常采用減成法工藝，即在全板銅箔上通過光刻和蝕刻形成電路圖形。而HDI板多采用半加成法或改良型半加成法工藝，需要多次壓合、激光鉆孔、電鍍填孔等復雜工序。特別是任意層互連的HDI板，可能需要6次以上的壓合流程和對應的激光鉆孔工序，每增加一個環節都意味著成本上升和良率風險。

材料成本也是造成價格差異的重要因素。HDI板需要使用高性能的基材，如低損耗、高耐熱性的特種覆銅板，這些材料本身價格就比普通FR-4材料昂貴。此外，HDI工藝中使用的激光鉆孔用蓋板銅箔、特殊半固化片等輔助材料也增加了成本。更精細的線路要求使用更高分辨率的干膜和化學藥水，這些專用材料的成本遠高于普通PCB所用材料。

設備投入方面，HDI生產線需要激光鉆孔機、真空壓機、高精度對位系統、電鍍填孔設備等專用設備，這些設備價格昂貴，維護成本高。例如，一臺高性能的UV激光鉆孔機價格可達數十萬美元，而普通PCB的機械鉆孔機價格則相對低廉。高投入的設備必然需要通過產品定價來分攤折舊成本。

生產周期和良率控制也是影響價格的關鍵因素。HDI板的復雜工藝導致生產周期較長，通常需要2-3周甚至更久，而普通PCB可能只需幾天即可完成。更長的生產周期意味著更高的資金占用成本。同時，HDI工藝環節多，技術要求高，任何一個環節的微小偏差都可能導致產品報廢，因此良率通常低于普通PCB，這部分風險成本也會轉嫁到產品價格中。

此外，HDI板對生產環境的要求更為苛刻。需要恒溫恒濕、高潔凈度的無塵車間，以及嚴格的靜電防護措施，這些環境控制設施的建設和維護成本也不容忽視。普通PCB的生產環境要求則相對寬松，環境控制成本較低。

從測試和品控角度來看，HDI板的檢測難度更大，需要飛針測試、AOI（自動光學檢測）、X-ray檢測等多種檢測手段配合使用，測試時間和成本都顯著增加。特別是對微孔質量和內部互連可靠性的檢測，需要專用設備和技術人員，進一步推高了總體成本。

最后，技術門檻和專利壁壘也是造成HDI板價格高企的原因。HDI技術涉及眾多專利保護，核心工藝技術掌握在少數廠商手中，形成了技術壟斷。同時，培養熟練掌握HDI工藝的工程師和技術人員需要時間和資源投入，這些人力成本最終也會體現在產品價格上。

綜上所述，HDI電路板價格遠高于普通PCB是由其技術復雜性、材料特殊性、設備專用性、工藝精密性等多重因素共同決定的。雖然價格較高，但HDI板能夠?qū)崿F(xiàn)電子產品小型化、高性能化的需求，在智能手機、可穿戴設備、高端通信設備等領域具有不可替代的價值。隨著技術的進步和規模化生產，HDI板的成本有望逐步降低，但短期內與普通PCB的價格差距仍將存在。
