捷創SMT：優質價格，卓越服務，精準交期

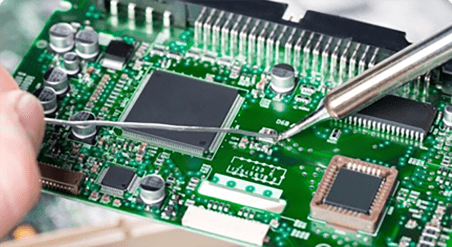

SMT貼片/插件后焊
卓越從每一個細節開始

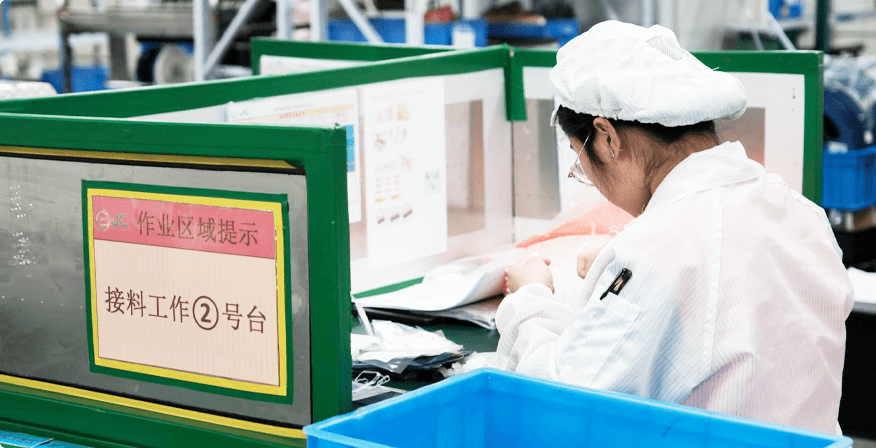

IQC來料檢測
檢測目的:對供應商提供的物料進行嚴格的質量把控， 確保進入生產流程的物料符合標準，杜絕因物料不良 造成的制程不良，以及翻新料質量不合格導致的時效 損耗。
- 預防性
- 全面性
- 及時性
IQC來料檢測

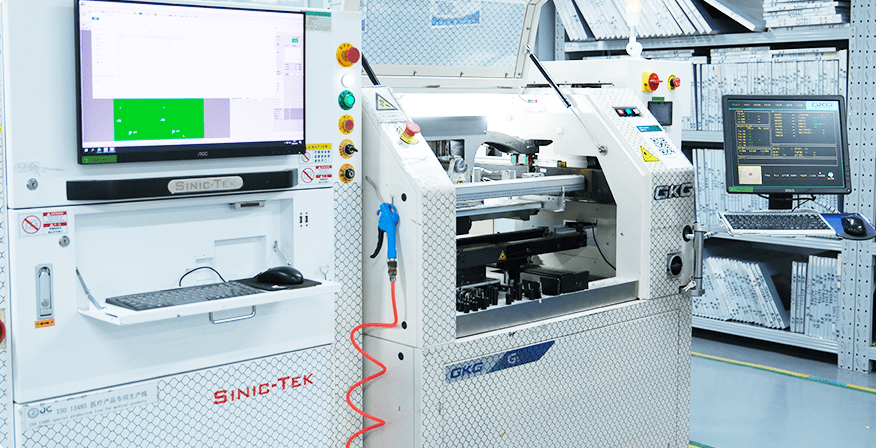

SPI錫膏檢測

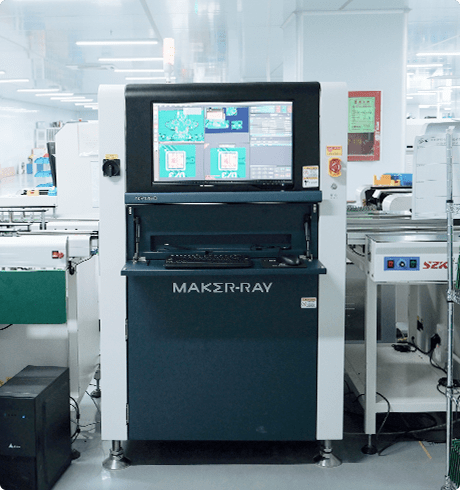

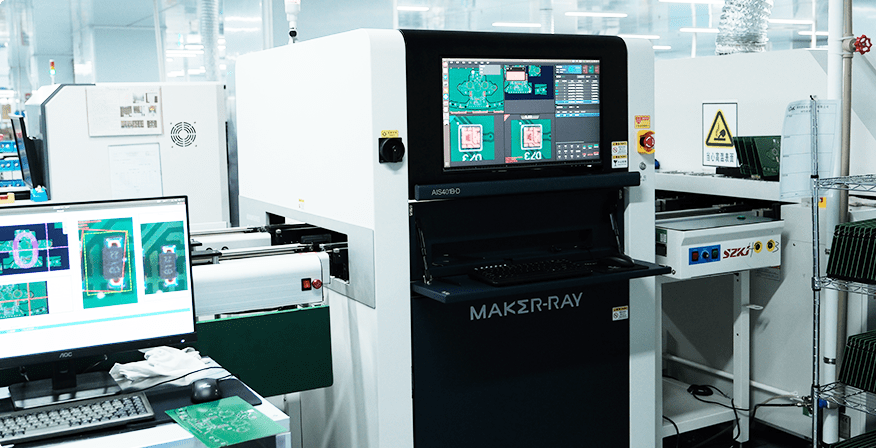

在線AOI檢測

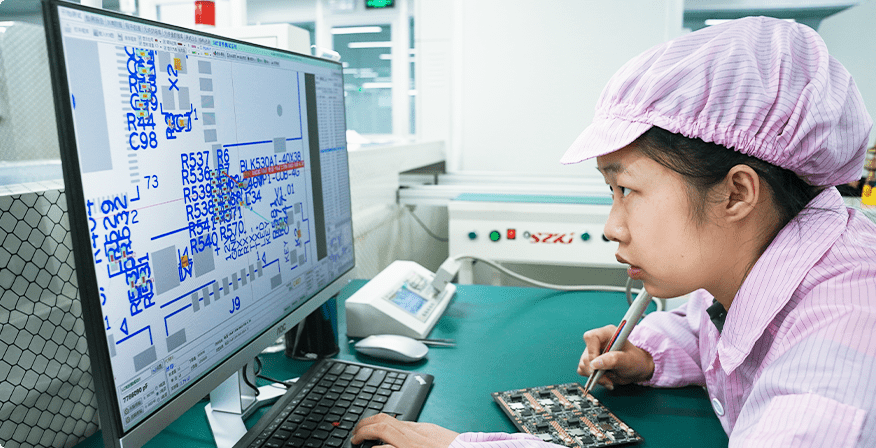

SMT首件檢測

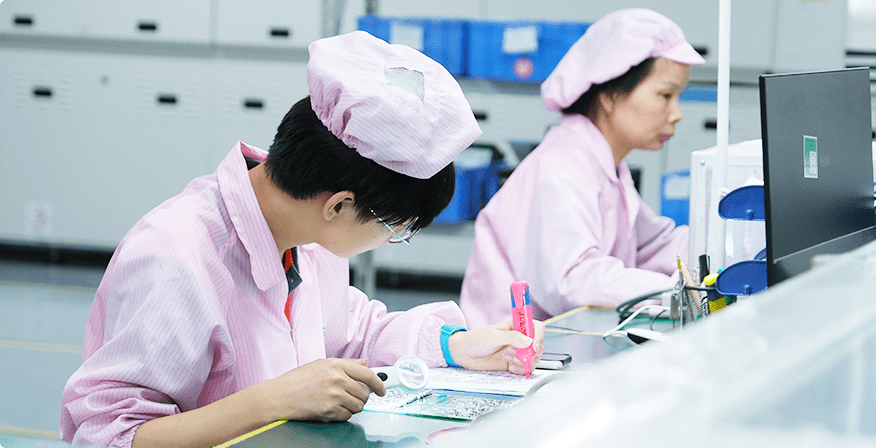

IPQC產品檢驗

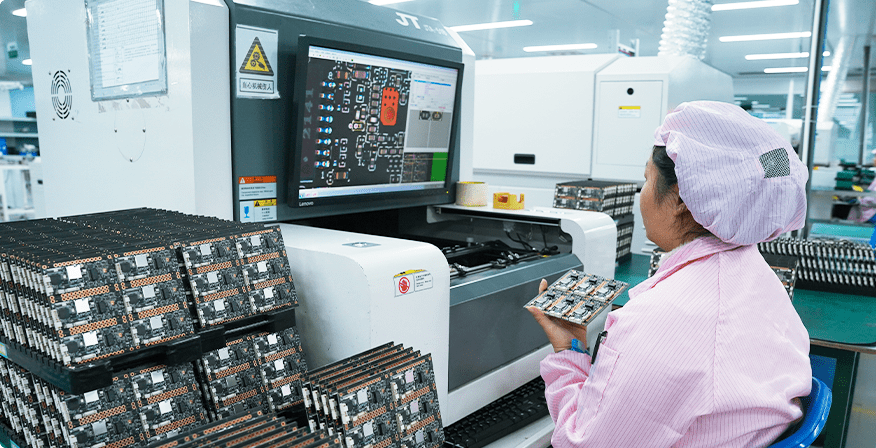

離線AOI檢測

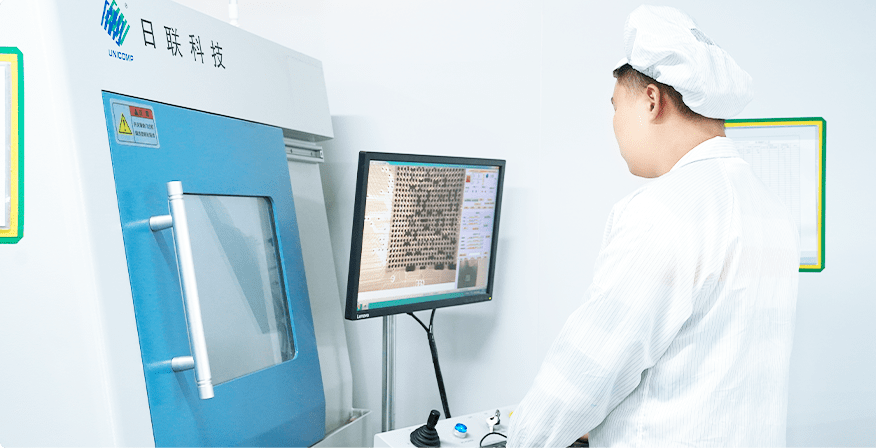

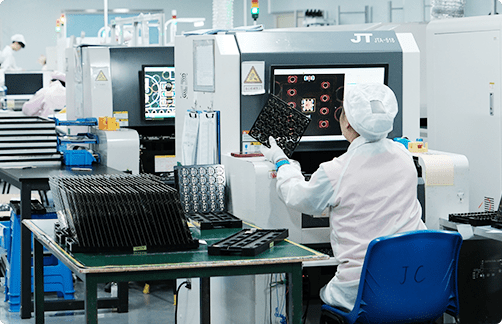

X-RAY檢測

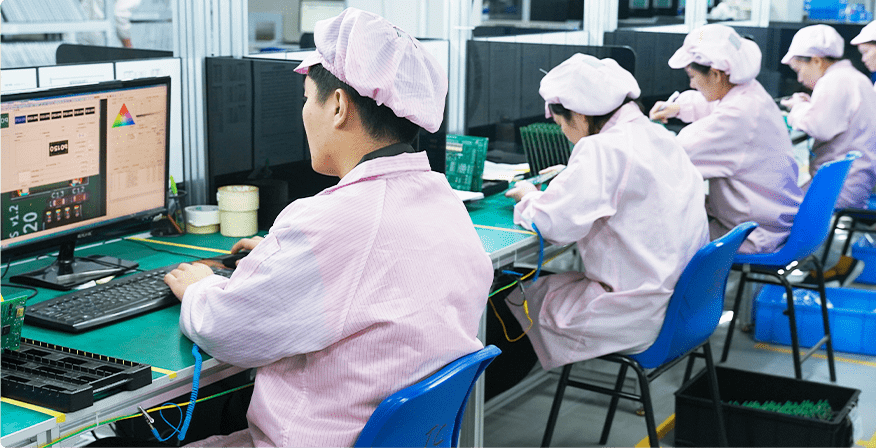

QC人工檢驗
QA出貨檢驗
工廠實力 我們能做的遠不止這些
5臺10溫區回流焊，25臺雅馬哈貼片機，2條波峰焊，三防漆噴涂線，全自動印刷機，X-RAY檢測，AOI檢測

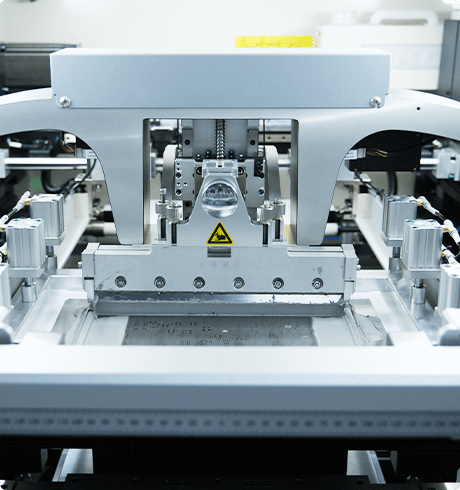

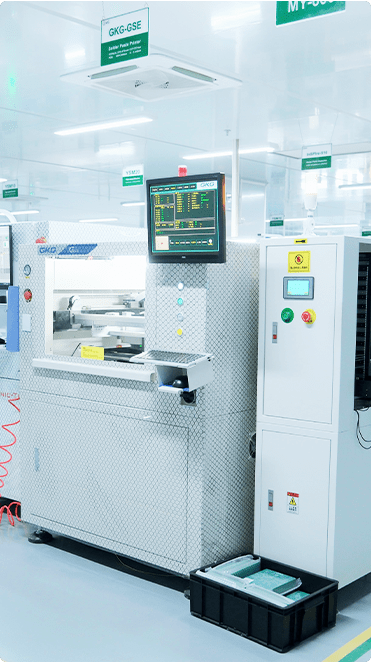

· 全自動印刷機

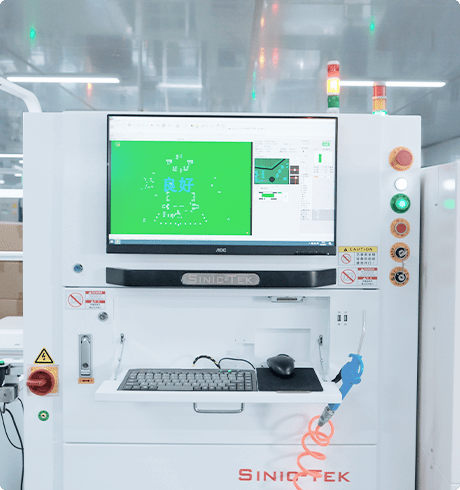

· SPI檢測機

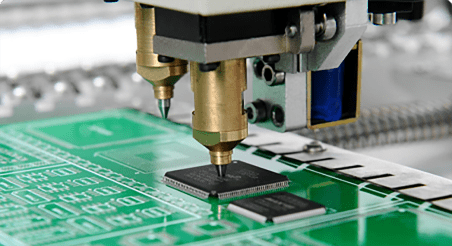

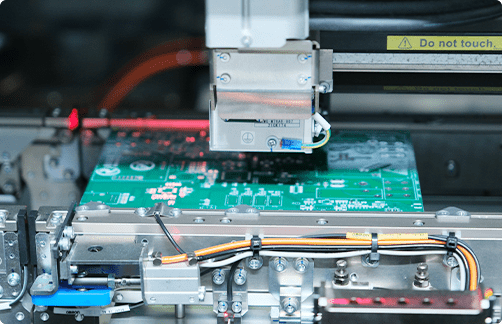

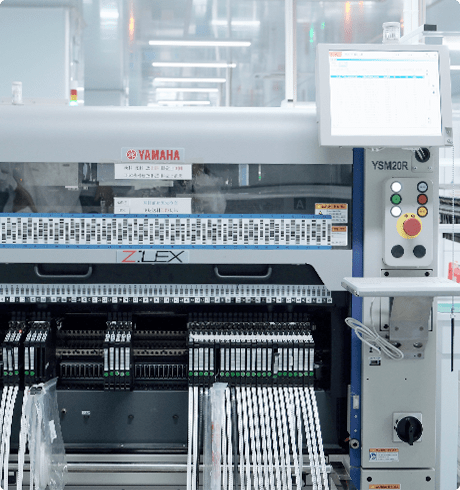

· 雅馬哈貼片

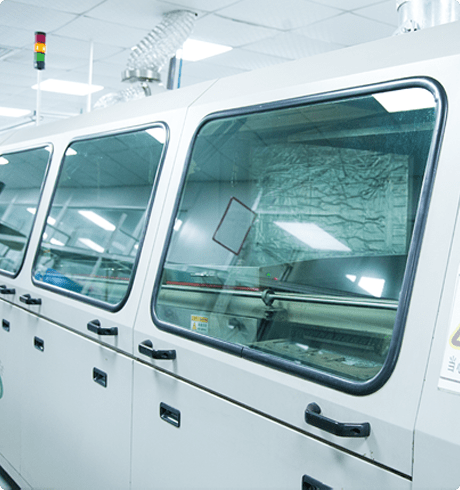

· 十溫區回流焊
· 在線AOI檢測儀
· 波峰焊

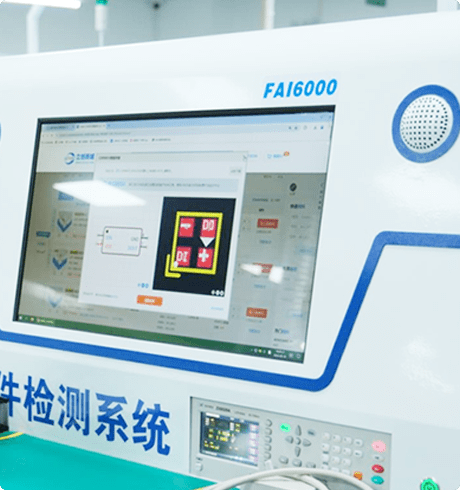

· 首件檢測儀

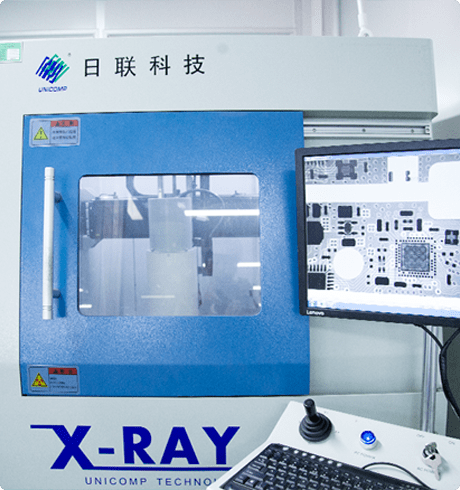

· X-RAY檢測儀
可靠，從捷創起航
常規交期
PCBA貼片1200萬點/日
插件后焊50萬點/日
PCBA尺寸
小板尺寸:45mmx45mm
(小于該尺寸需拼板)
大板尺寸:400mmx1200mm
- 日常產能
- PCBA貼片1200萬點/日
- 插件后焊50萬點/日
- 車間無塵等級
- 10萬級
- PCBA焊接類型
- 表面貼片(SMT)
- 插件后焊(DIP)
- 起訂量
- 1套起貼
- 可貼PCB板類型
- PCB硬板(FR-4，金屬基板)
- PCB軟板(FPC)
- 軟硬結合PCB
- 金屬基板
- 板厚
- 不大于3mm(樣品無
厚度限制)
- 車間防靜電等級
- 一級
- 最小元器件
- 常規0201
- 極限01005
- AOI檢查能力
- 常規:CHIP最小:0201
- IC間距:pitch=0.3mm
- 極限:CHIP最小:01005
- IC間距:pitch=0.3m
- 最小元件間距
- 常規0.3mm
- 極限0.2mm
- X-RAY檢測能力
- pcba焊點檢測
-
(BGA、CSP、POP等元器
件檢測)
- 元器件服務
- 全套代料
- 部分代料
- 只代工

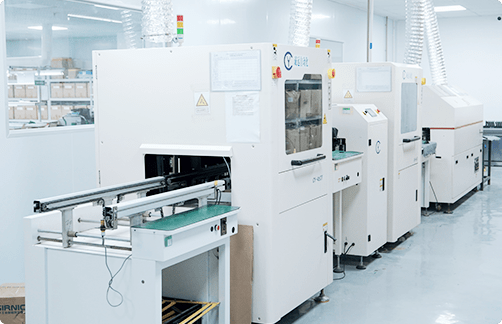

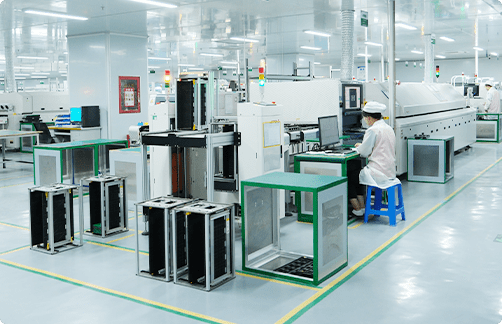

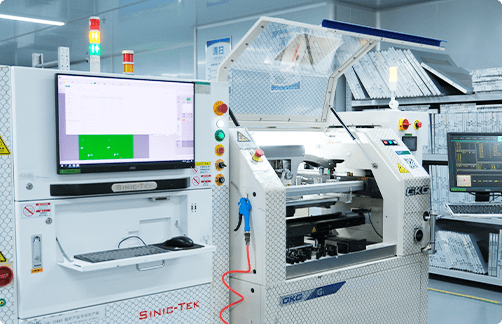

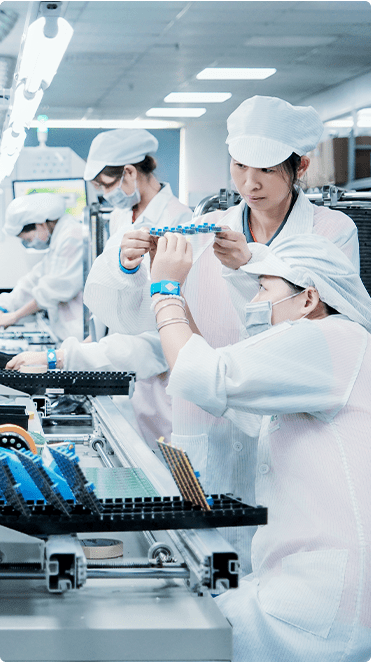

走進捷創·智造零距離
全球5萬家客戶優選的PCBA智造平臺
- 180+
- 服務國家和地區
- 5W+
- 全球客戶數
- 3000+
- 日均出貨(款)
- 8H
- 最快交期
SMT實時訂單
今日成交量：142單
近7日成交量：600單
- 用戶
- 時間
- 訂單號
- 類型
- 數量
- 金額
- 交期
走進捷創一站式智能制造平臺
播放視頻
客戶至上，質量為先；持續改進，以客戶滿意為宗旨
PCBA 外觀檢驗標準(IPC-A-610H 二級標準)
產品直通率>99.5%
出貨抽檢批次合格率>99%
客戶滿意度>90分
產品交付及時率>98%
客訴率<2%
用戶須知
您所需要提供資料
- BOM清單(必須提供):詳細準確的BOm清單，如有變更須在BOM上注明;
- Gerber文件(必須提供):如需開拼版鋼網，請?zhí)峁┢窗嫖募?
- PCB文件:如果坐標文件、位號圖、Gerber文件客戶未能導出的，也可提供PCB文件;
- 元器件位號圖、坐標文件;
- 樣板:生產參照用，有條件的可提供。
代開鋼網
- 代開鋼網代費用為100元(37cm*47cm)起:其他尺寸需另報價;
- 需開拼版鋼網，請?zhí)峁┢窗嫖募M(fèi)用根據不同代點數重新核定價格;
- 客戶鋼網只保留3個月，3個月后我司自行處理如要毒回鋼網須在下單時確認;
- 為保障客戶產品品質，我司暫不接受外來鋼網。
物料要求
- 客戶自備物料，對易消耗的物料(樣品:阻容件多提供15個樣品，批量需要提供1%的備品);
- 如少量物料備不齊，暫無需焊接，請列出明細有特殊要求、注意事項，請?zhí)崆罢f明;
- 代采購的貼片阻容件，需提供完整型號(封裝精度、伏數等)，所提供阻容件為“三星”品牌(客戶如要指定品牌，須特別聲明)。
