SMT貼片加工全流程解析：從焊膏到檢測的精密之旅

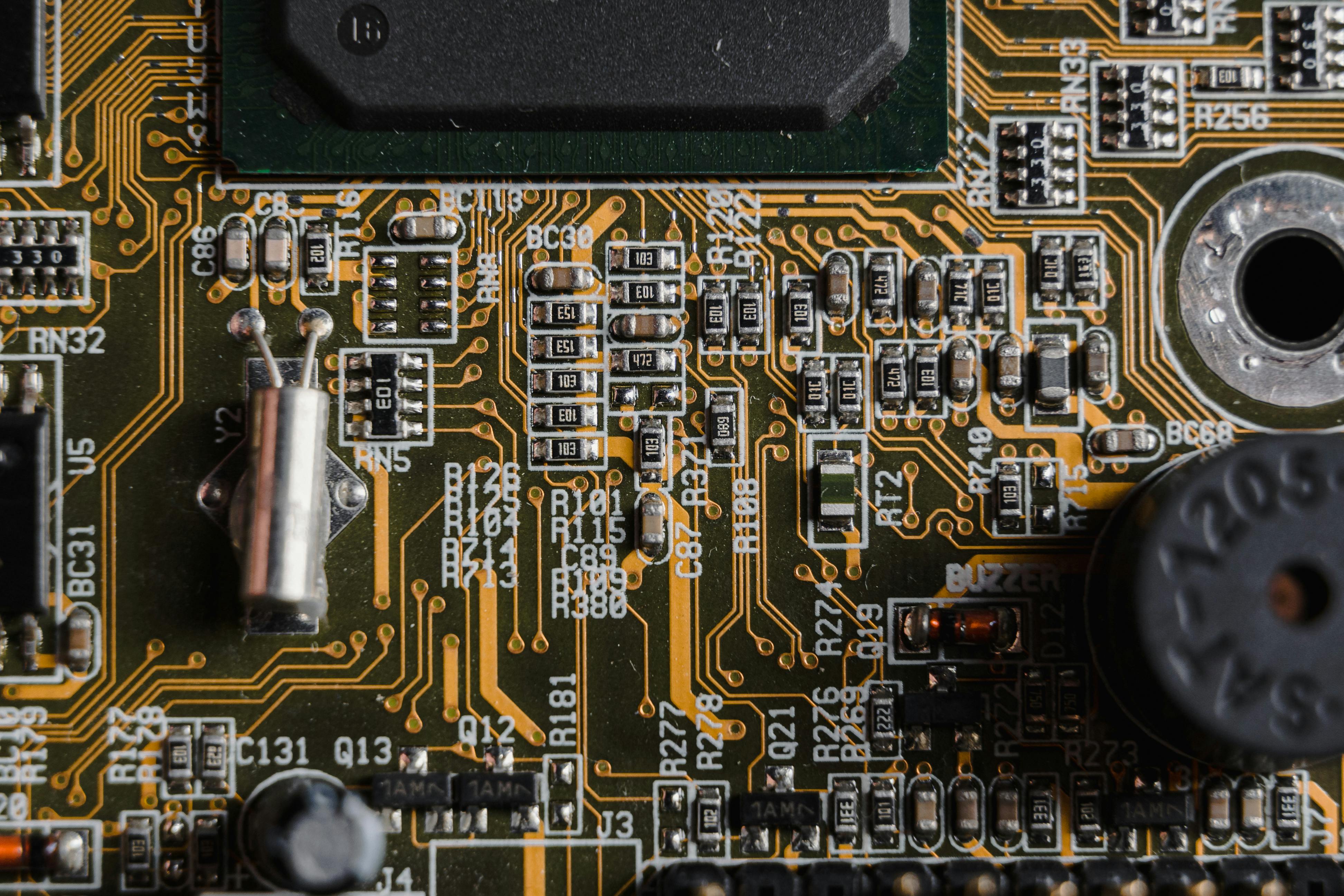

在電子制造領域，SMT（表面貼裝技術）已成為現代電子產品生產的核心工藝。據統計，超過90%的電子元器件采用SMT工藝進行組裝。那么，這條精密的生產線究竟隱藏著哪些關鍵環節？讓我們深入SMT車間的神秘世界，揭開貼片加工的全流程面紗。

第一階段：焊膏印刷的精準開局 產線啟動的首個關鍵步驟是焊膏印刷——這相當于電子組裝的“點膠”工序。操作員將預先制作好的鋼網精準定位到PCB板上，通過刮刀將錫膏均勻涂抹在焊盤區域。目前行業普遍采用全自動視覺印刷機，定位精度可達±0.025mm，確保每個焊點都能獲得恰到好處的錫膏量。這個環節的質量直接決定了后續元件的焊接良率，因此需要嚴格管控錫膏的粘度、金屬含量和觸變性等參數。

第二階段：精密元件的精準定位 SPI（錫膏檢測儀）完成檢測后，PCB板通過傳送帶進入貼片環節?，F(xiàn)代貼片機通常配備多組飛達供料器，可同時處理從0201微型元件到BGA、QFP等大型集成電路的不同組件。高端貼片機通過視覺定位系統對元件的馬克點進行識別，貼裝精度可達±0.05mm，最快貼裝速度超過每小時30萬點。這個過程中，車間的溫濕度需要保持在23±3℃和45±15%RH的嚴格范圍內。

第三階段：回流焊接的溫度藝術 完成貼裝的電路板將進入核心工藝——回流焊接。這個看似簡單的加熱過程實則蘊含精密的熱力學控制?，F(xiàn)代回流焊爐通常包含預熱區、恒溫區、回流區和冷卻區四個溫區，需要根據錫膏廠商提供的溫度曲線進行精確設置。以無鉛工藝為例，峰值溫度需控制在240-250℃之間，持續時間維持在60-90秒。這個過程中，焊料經歷熔融、潤濕、擴散的物理變化，最終形成可靠的電氣連接。

第四階段：多重檢測的質量防線 焊接完成的PCBA需要經過多重檢測關卡：首先通過AOI（自動光學檢測儀）對元件的偏移、立碑、缺件等問題進行掃描；對BGA等隱藏焊點則需采用X-Ray進行透視檢測；對于高可靠性產品，還需要進行在線測試（ICT）或功能測試（FCT）。目前行業領先的3D-AOI設備可檢測到0.02mm的焊接高度差異，檢測數據會實時上傳至MES系統進行質量追溯。

第五階段：后處理與最終包裝 通過檢測的產品根據需求進行后續處理：可能需要點膠加固重要元件，或進行三防漆涂覆提升環境適應性。完成所有工序后，操作員會進行最終外觀檢查，確認產品無劃傷、污漬等表面缺陷。包裝環節采用防靜電材料，并按照客戶要求的數量進行真空密封，確保產品在運輸過程中保持最佳狀態。

縱觀整個SMT工藝流程，每個環節都蘊含著精密的工藝控制和嚴格的質量要求。從焊膏印刷的微米級精度，到回流焊接的秒級溫控，再到多重檢測的全面覆蓋，這些環環相扣的步驟共同確保了最終電子產品的可靠性和穩定性。隨著工業4.0的推進，現代SMT產線正朝著智能化、柔性化方向發展，通過MES系統實現全流程數據追溯，為電子制造業注入新的活力。
