安防設備PCB設計的關鍵要點解析

在安防設備日益智能化的今天，PCB（印刷電路板）作為電子產品的核心載體，其設計質量直接關系到設備的穩定性、可靠性和安全性。安防設備通常需要長時間不間斷運行，且可能面臨惡劣環境，因此PCB設計需兼顧電氣性能、機械強度和環境適應性。那么安防設備PCB設計有哪些關鍵要點需要注意？下面捷創小編深入探討安防設備PCB設計的關鍵要點，為工程師提供實用指導。

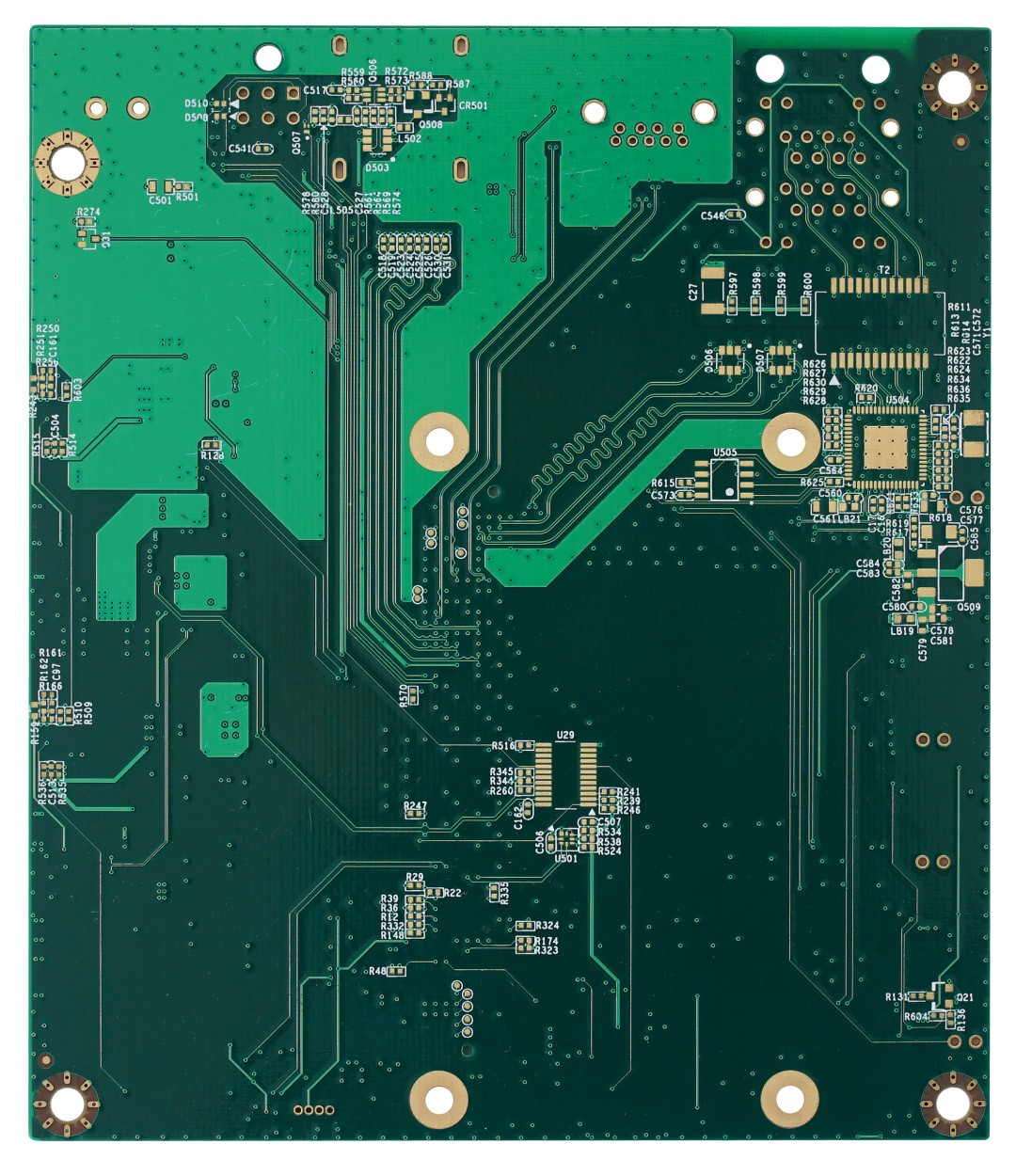

一、信號完整性與抗干擾設計安防設備常集成高頻處理器、無線模塊和傳感器，信號完整性至關重要。首先，需合理規劃高速信號走線，避免長距離平行走線，采用差分信號傳輸減少共模噪聲。其次，敏感模擬電路（如音頻采集、視頻傳輸）應與數字電路分區布局，必要時使用屏蔽層或接地隔離。此外，在電源入口和關鍵IC電源引腳處添加去耦電容，以抑制高頻噪聲。

二、電源管理優化安防設備通常采用多電壓供電，電源設計需注重效率和穩定性。建議使用多層PCB，設置獨立的電源層和接地層，降低阻抗和噪聲耦合。對于大電流路徑，需加寬走線或覆銅處理，避免溫升過高。同時，加入過壓、過流保護電路，防止雷擊或電源波動導致設備損壞。

三、熱管理策略安防設備常需密閉安裝，散熱挑戰較大。PCB布局時應將發熱元件（如主控芯片、功率器件）分散放置，并靠近散熱孔或外殼散熱片。通過添加熱通孔（thermal via）將熱量傳導至內部接地層或散熱層。對于高性能處理器，可考慮采用金屬基板（如鋁基板）提升散熱效率。

四、環境適應性與可靠性安防設備可能暴露于高濕、粉塵或溫差變化環境，PCB需進行特殊處理。建議選用高TG值（玻璃化轉變溫度）板材，如FR-4 TG170，以耐受高溫。表面涂覆三防漆（防潮、防霉、防鹽霧）可保護電路免受腐蝕。連接器及接口部分應做密封設計，并增加ESD（靜電放電）保護器件。

五、電磁兼容性（EMC）設計安防設備需通過嚴格的EMC認證，避免干擾其他設備或受外界干擾。關鍵措施包括：在時鐘信號線旁鋪設接地線，減少輻射；對高速信號進行阻抗匹配；在I/O端口設置共模扼流圈和濾波電路。整板接地系統應采用星型或單點接地，避免接地環路。

六、可制造性與測試考慮設計階段需考慮量產可行性，如元件間距符合SMT貼裝要求，避免使用異形或難采購的器件。添加測試點（test point）用于在線測試（ICT），方便故障診斷。絲印層應清晰標注極性、引腳號，減少組裝錯誤。對于高密度板，建議與PCB廠家提前溝通工藝能力。

七、安全與防護設計安防設備涉及數據安全，PCB設計也需貢獻一份力。例如，關鍵存儲器芯片可做隱藏式布線，防止物理竊??；調試接口應設置禁用跳線或加密認證。此外，硬件看門狗電路和電源監控芯片能提升系統抗崩潰能力。

總結而言，安防設備PCB設計是一項系統工程，需在信號、電源、熱管理、環境耐受、EMC、可制造性和安全性之間取得平衡。隨著AI攝像頭、智能門禁等新形態安防產品涌現，未來PCB設計將更注重高密度集成和柔性電路應用。工程師應持續關注新材料和新工藝，以打造更穩定、耐用的安防硬件基石。
