機器人PCB設計如何確保高效穩定的電路性能？

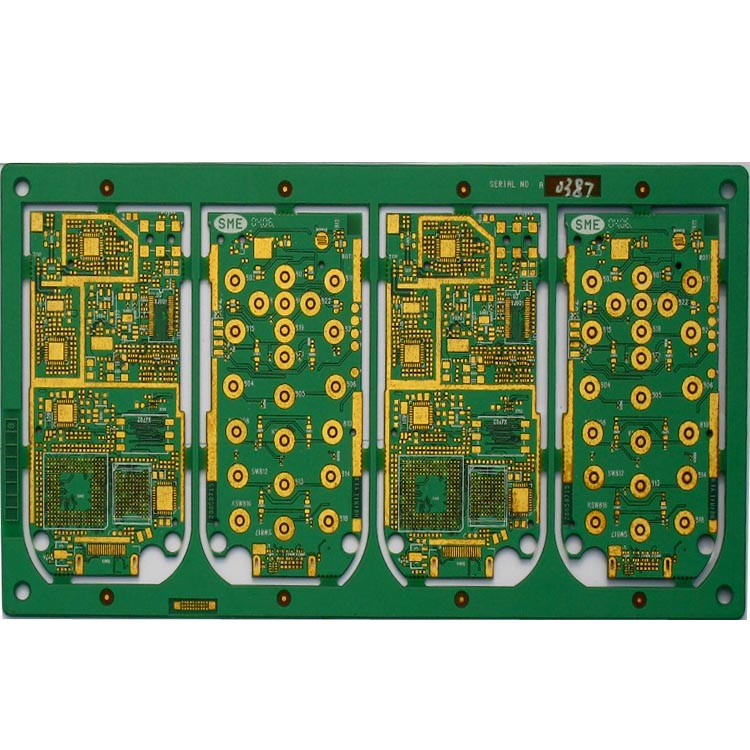

在機器人技術飛速發展的今天，PCB（印刷電路板）作為機器人的"神經網絡"，其設計質量直接決定了機器人的運動精度、響應速度和長期可靠性。優秀的機器人PCB設計需從電磁兼容、熱管理、信號完整性等多維度構建防護體系，以下是確保電路高效穩定運行的核心策略：

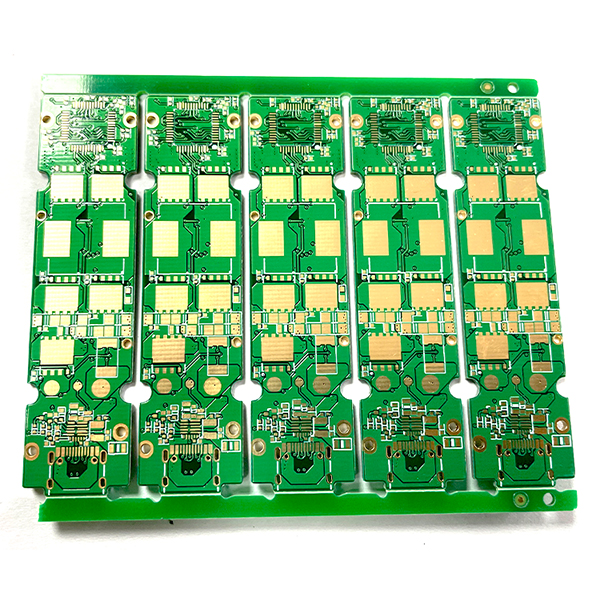

1. 分層架構與阻抗控制 采用8層以上疊層設計，將高頻信號層臨近完整地平面布置。例如電機驅動信號線需嚴格保持50Ω特征阻抗，差分對阻抗誤差控制在±10%以內。電源層分割時避免形成"天線效應"，數字與模擬區域用地縫隔離，降低耦合噪聲。

2. 功率路徑優化技術 針對伺服驅動器等大電流模塊，使用2oz加厚銅箔降低導通電阻。關鍵功率路徑采用"淚滴式"走線過渡，避免直角拐彎造成的電流堆積。在DC-DC轉換器輸出端布置π型濾波網絡，將電壓紋波抑制在±2%以內。

3. 三維電磁場仿真驗證 在布局階段導入ANSYS HFSS進行3D場仿真，預判信號完整性問題。對千兆以太網等高速接口實施眼圖測試，確保抖動值小于0.15UI。通過仿真優化過孔反焊盤尺寸，將串?dāng)_降低至-40dB以下。

4. 熱力學協同設計 在FPGA等高熱密度器件底部設置 thermal via陣列，導熱系數提升至1.2W/mK。采用紅外熱成像驗證散熱方案，確保核心芯片結溫不超過85℃。功率器件與散熱器間填充相變材料，接觸熱阻控制在0.3℃/W以內。

5. 故障容錯機制 關鍵傳感器接口加入TVS管實現8kV接觸放電防護，電源模塊部署冗余供電電路。通過 daisy-chain 拓?fù)鋬?yōu)化BGA器件測試點，使故障檢測覆蓋率提升至95%。在電機驅動回路設置霍爾傳感器反饋，實時監控電流異常。

值得注意的是，現代機器人PCB正朝著剛?cè)峤Y(jié)合方向發展。例如關節控制器采用6層剛性板與2層柔性電路組合設計，彎曲半徑可達3mm，在保證信號傳輸質量的同時適應機器人連續運動需求。通過導入IPC-9592標準進行加速壽命測試，可使電路板在0.5g振動環境下穩定運行10000小時。

最終驗證階段需執行極端環境測試：在-40℃~105℃溫度循環中監測阻抗變化，在40V/m電磁干擾場強下驗證通信誤碼率。只有通過72小時持續滿負荷老化測試的PCB，才能真正勝任工業機器人20000小時無故障運行的嚴苛要求。

隨著AI芯片集成度不斷提高，下一代機器人PCB將集成嵌入式溫度傳感器、自愈合保險絲等智能保護元件，實現電路系統的預測性維護。這種深度融合設計與運維的理念，正是構筑可靠機器人硬件基石的終極方向。
