高頻高速PCB價格高昂的原因解析

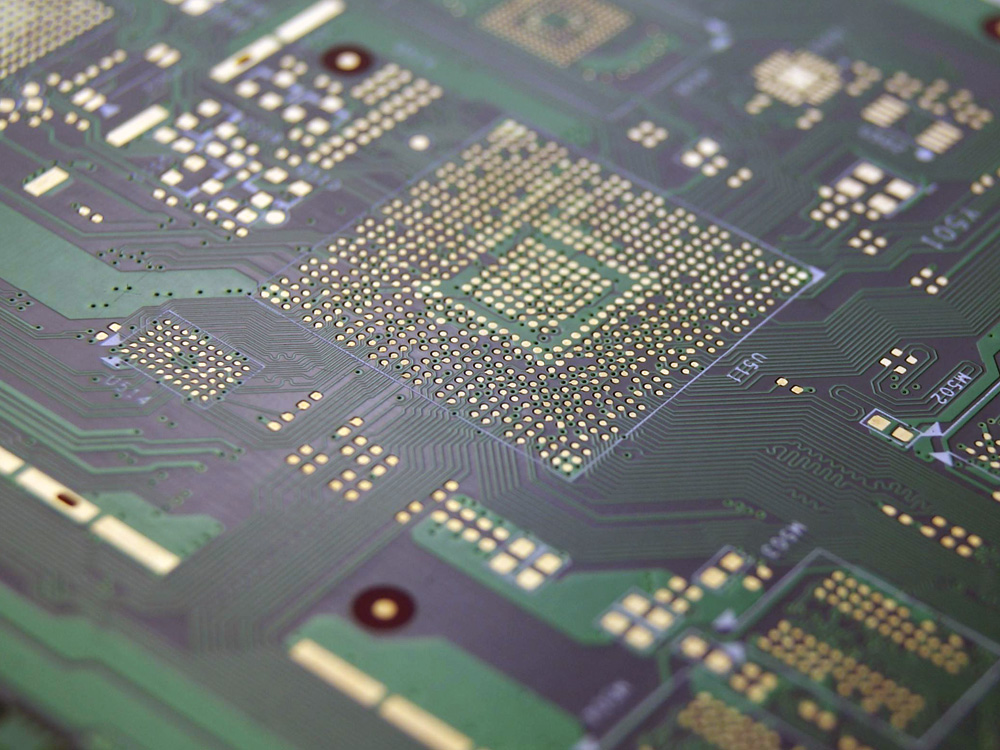

在現代電子設備中，高頻高速PCB（印刷電路板）已經成為許多高端應用的核心組成部分。與普通電路板相比，高頻高速PCB的價格往往高出數倍甚至數十倍，這讓許多消費者和制造商感到困惑。實際上，這種價格差異源于材料、設計、制造工藝和測試要求等多個方面的顯著差異。那么高頻高速PCB為什么比普通電路板價格貴很多？下面捷創小編深入探討高頻高速PCB價格昂貴的主要原因，幫助讀者理解其背后的技術邏輯和市場因素。

首先，高頻高速PCB對基板材料的要求極為苛刻。普通電路板通常使用FR-4玻璃纖維環氧樹脂作為基材，這種材料成本較低，適用于大多數低頻應用。然而，高頻高速PCB需要處理GHz級別的信號，這就要求基材具有極低的介電常數（Dk）和介電損耗（Df），以減少信號傳輸過程中的衰減和失真。因此，高頻高速PCB常采用特種材料，如聚四氟乙烯（PTFE）、陶瓷填充的PTFE復合材料或改性環氧樹脂等。這些特種材料不僅價格昂貴，而且供應相對有限，進一步推高了成本。

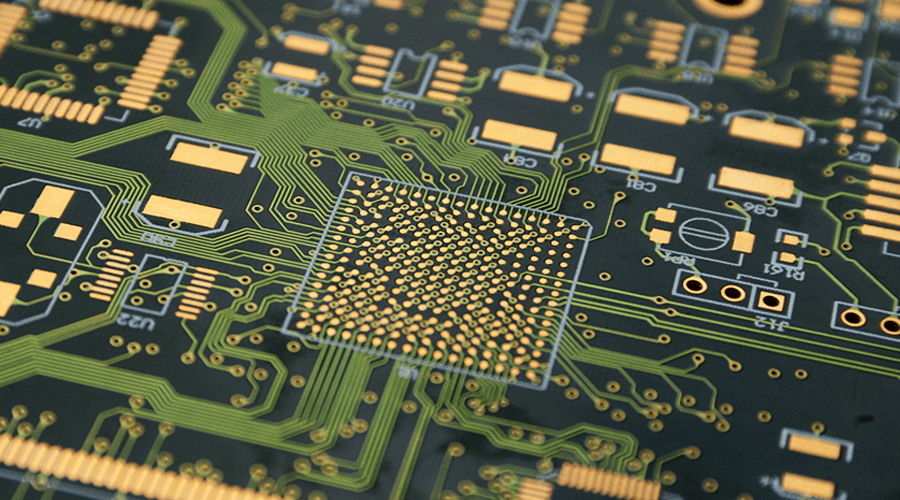

其次，高頻高速PCB的制造工藝更為復雜。普通電路板的線路寬度和間距通常較寬，而高頻高速PCB的線路設計更加精細，以最小化信號反射和串?dāng)_。這要求制造商使用更先進的曝光、蝕刻和鉆孔設備，例如激光直接成像（LDI）技術和激光鉆孔技術。此外，高頻高速PCB往往采用多層結構，層間對位精度要求極高，任何微小的偏差都可能導致信號完整性下降。這種高精度的制造過程不僅增加了設備投資，還提高了廢品率，從而顯著提升了整體成本。

第三，高頻高速PCB對阻抗控制的要求極為嚴格。在高速數字電路或高頻射頻電路中，阻抗不匹配會導致信號反射，進而引起數據錯誤或系統性能下降。因此，高頻高速PCB的設計和制造必須確保特性阻抗的精確控制，通常公差要求在±5%以內。這需要通過精密的仿真計算和嚴格的工藝控制來實現，包括對介電層厚度、銅箔厚度和線寬線距的精確管理。普通電路板則很少涉及如此嚴格的阻抗控制，因此成本相對較低。

第四，高頻高速PCB的測試和驗證過程更加繁瑣。普通電路板可能只需要進行基本的連通性測試和視覺檢查，而高頻高速PCB則需要使用昂貴的網絡分析儀、時域反射計（TDR）等設備進行高頻參數測試，如插入損耗、回波損耗和串?dāng)_等。這些測試不僅耗時，而且對操作人員的技術水平要求較高。此外，高頻高速PCB往往需要經過多次設計迭代和原型測試，以確保其在實際應用中的性能穩定，這進一步增加了研發成本和時間投入。

第五，高頻高速PCB的市場需求相對較小，但技術門檻較高。普通電路板廣泛應用于消費電子、家用電器等領域，市場規模大，生產規模化效應明顯。而高頻高速PCB主要用于5G通信、航空航天、軍事雷達、高端醫療設備等特定領域，這些領域?qū)π阅芤髽O高，但需求量相對有限。這種小眾市場的特性導致高頻高速PCB的研發和生產成本難以通過大規模生產來分?jǐn)偅瑥亩S持了較高的價格水平。

最后，高頻高速PCB的設計和制造需要高度專業的知識和經驗。普通電路板的設計可能由通用EDA工具完成，而高頻高速PCB的設計需要使用專門的仿真軟件，如ANSYS HFSS或CST Studio Suite，并對電磁場理論、傳輸線理論和信號完整性分析有深入理解。同時，制造商必須具備處理特種材料的經驗和能力。這種專業壁壘使得高頻高速PCB的供應鏈更加集中，進一步支撐了其價格水平。

綜上所述，高頻高速PCB價格昂貴是由材料成本、制造工藝、阻抗控制、測試驗證、市場需求和專業壁壘等多方面因素共同作用的結果。盡管價格較高，但高頻高速PCB在確保現代高性能電子設備可靠運行方面發揮著不可替代的作用。隨著5G、物聯網和人工智能等技術的快速發展，高頻高速PCB的需求預計將持續增長，其技術和成本結構也可能隨著技術進步和規模化生產而逐步優化。
