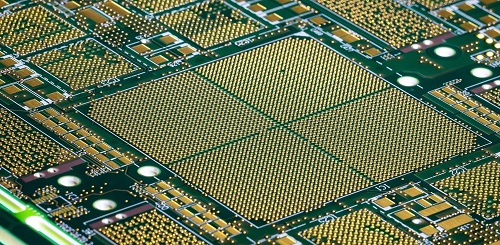

在電子制造領域，高頻高速PCB打樣的價格往往比普通線路板高出數倍甚至數十倍，這一現象背后隱藏著材料、工藝和設計復雜度的多重差異。高頻高速PCB通常用于5G通信、雷達系統、高速計算設備等對信號完整性要求極高的場景，其核心成本差異主要體現在以下方面：

一、特種基材的成本躍升 普通FR-4板材每平方米成本約200-500元，而高頻高速PCB需采用聚四氟乙烯（PTFE）、陶瓷填充烴烴樹脂或液晶聚合物（LCP）等特種材料。以羅杰斯RO4350B為例，每平方米價格可達2000-5000元，且需要配合超低輪廓銅箔（VLP銅）使用。這些材料在介電常數穩定性、損耗因子（Df值需低于0.003）和熱膨脹系數方面具有特殊性能，原材料成本差異直接導致基板價格差距。

二、精密加工的技術壁壘 為實現毫米波頻段信號傳輸，高頻PCB要求線寬公差控制在±0.02mm以內，遠超普通板的±0.05mm標準。這需要采用激光直接成像（LDI）設備替代傳統曝光機，鉆孔環節需使用二氧化碳/UV激光鉆機加工0.1mm以下微孔，且孔壁需經過等離子體清洗和特殊孔金屬化處理。僅精密對位系統與特殊鉆孔工藝就會使加工成本提升3-5倍。

三、信號完整性的極致追求 為控制阻抗波動，高頻板要求介電厚度誤差＜5%，需采用多層壓合實時監測系統。表面處理需選擇ENEPIG（化學鎳鈀金）或沉銀工藝，相比普通噴錫成本增加200%-300%。背鉆技術、埋阻埋容工藝的應用，以及100%飛針測試+網絡分析儀檢測的要求，都大幅提升了制造周期和檢測成本。

四、環境控制與人才成本 高頻板生產需在恒溫恒濕（溫度23±1℃，濕度45%±5%）潔凈環境中進行，車間環境維護成本是普通PCB廠的2-3倍。工程師需要具備電磁場理論知識和信號完整性分析能力，相關技術人才薪資水平普遍比普通PCB工程師高出40%以上。

值得注意的是，隨著5G和物聯網技術普及，高頻高速PCB正通過材料創新（如改性PPO/碳氫化合物樹脂）和工藝優化逐步降低成本，但在可預見的未來，其與普通線路板的價格差距仍將客觀存在，這是由尖端技術應用的內在規律決定的。

以上就是《高頻高速PCB打樣為什么比普通線路板價格高那么多？》的全部內容，如果有l(wèi)ayout設計、PCB制板、SMT貼片、元器件代購、鋼網加工、三防漆噴涂、組裝測試等相關需求，可以聯系我們捷創：19807550944
